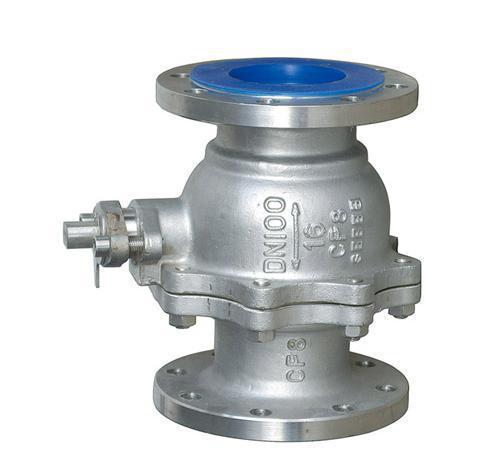

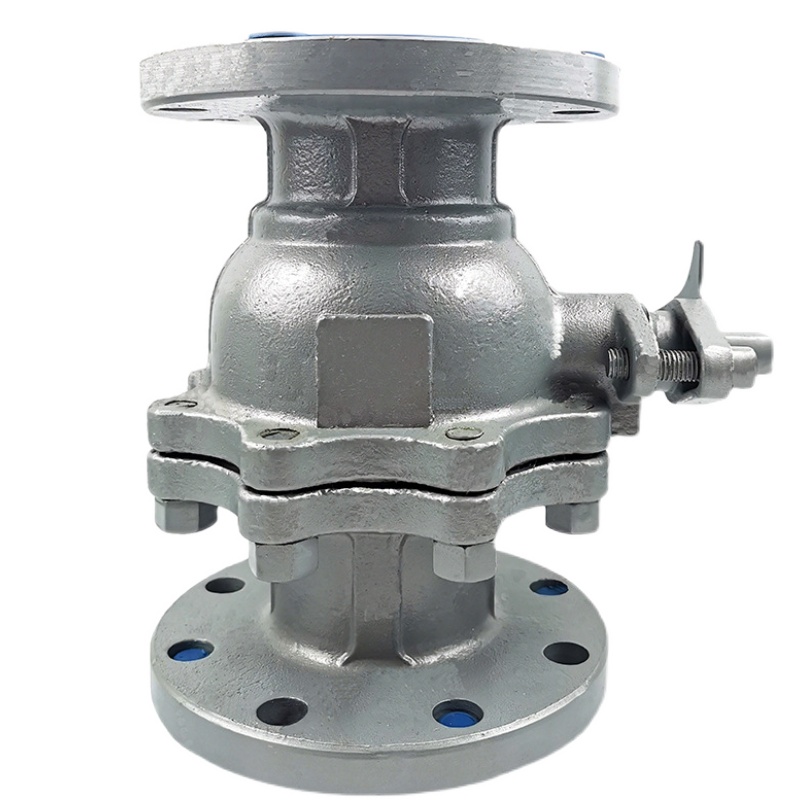

Q41F鑄鋼法蘭球閥

閥門型號：Q41F
通徑規格：DN15~300mm
結構形式：浮動直通式
閥體材質：鑄鋼WCB
公稱壓力：PN16、PN25、PN40
適用溫度：-20ºC～+150ºC～425ºC
應用范圍：工業、水、蒸汽、油品、污水
產品特點：流體阻力小，穩定可靠，受壓力強，安裝方向不受限制

Q41F鑄鋼法蘭球閥詳細資料：
鑄鋼法蘭球閥產品特征:

球閥適用介質：水、氣、油品、天然氣和酸堿腐蝕性介質

球閥適用溫度：-196～350℃

球閥驅動方式：手動、氣動、電動、液動等

球閥公稱通徑：DN15～250mm 1/2＂～10＂

球閥主要用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，亦可用用于流體的調節與控*，它與其它閥類相比，具有以下一些優點。

Q41F鑄鋼法蘭球閥特點

　　一、耐磨;由于硬密封球閥的閥芯是合金鋼噴焊，密封圈是合金鋼堆焊，所以硬密封球閥在開關時不會產生太大的磨損。(它的硬度系數為65-70)：

　　二、密封性能好;由于硬密封球閥的密封是采用人工研磨，直到閥芯與密封圈完全吻合才能使用。所以他的密封性能是可靠的。

　　三、開關輕;由于硬密封球閥的密封圈底部采用彈簧使密封圈與閥芯緊緊抱在一起，所以在外界力量超過彈簧的預緊力時開關非常輕。

　　四、使用壽命長：已廣泛應用于石油、化工、發電、造紙、原子能、航空、火箭等各部門，以及人們?nèi)粘Ｉ钪小?

Q41F鑄鋼法蘭球閥如何安裝使用

　　1.室內裝置或有防護方式戶外應用;

　　2.戶外露天裝置，有風、砂、雨露、陽光等侵蝕;

　　3.具有易燃、易爆氣體或粉塵環境;

　　4.濕熱帶、干熱帶地區環境;

　　5.管道介質溫度高達450℃以上;

　　6.環境溫度低于-20℃以下;

　　7.易遭水淹或浸水中;

　　8.具有放射性物質(核電站及放射性物質試驗裝置)環境;

　　9.艦船上或船塢碼頭(有鹽霧、霉菌、潮濕)的環境;

　　10.具有劇烈振動的場合;易于發生火災的場合;

Q41F鑄鋼法蘭球閥如何操作使用

　　1)操作前須確認管路和閥已被沖洗過。

　　2)閥的操作按執行機構輸入信號大小帶動閥桿旋轉完成：正向旋轉1/4圈(90°)時，閥關斷。反向旋轉1/4圈(90°)時，閥開啟。

　　3)當執行機構方向指示箭頭與管線平行時，閥門為開啟狀態;指示箭頭與管線垂直時，閥門為關閉狀態。

Q41F鑄鋼法蘭球閥日常保養的操作流程

　　擁有較長的使用壽命和免維修期，將依賴以下幾個因素：正常的工作條件、保持和諧的溫度/壓力比，以及合理的腐蝕數據

　　球閥在關閉狀態下，閥體內部依舊存在受壓流體

　　維修前：解除管線壓力并使閥門處于打開位置;斷開電源或氣源;將執行機構與支架脫離

　　必須*查明球閥上、下游管道確已卸除壓力后，才能進行拆卸分解操作

　　分解及再裝配時必須小心防止損傷零件的密封面，特別是非金屬零件，取出O 型圈時宜使用專用工具

　　裝配時法蘭上的螺栓必須對稱、逐步、均勻地?cái)Q緊

　　清洗劑應與球閥中的橡膠件、塑料件、金屬件及工作介質(例如燃?xì)?等均相容。工作介質為燃?xì)鈺r(shí)，可用汽油(GB484-89)清洗金屬零件。非金屬零件用純凈水或酒*清洗

　　非金屬零件清洗后應立即從清洗劑中取出，不得長時間浸泡

　　清洗后需待被洗壁面清洗劑揮發后(可用未浸清洗劑的綢布擦)進行裝配，但不得長時間擱置，否則會生銹、被灰塵污染

　　新零件在裝配前也需清洗干凈

　　裝配時應不允許有金屬碎屑、纖維、油脂(規定使用的除外)灰塵及其它雜質、異物等污染、粘附或停留在零件表面上或進入內腔，若填料處有微泄發生，須再鎖緊閥桿螺母。

鑄鋼法蘭球閥性能規范

公稱通徑mm		DN15-DN300
材料代號		C	P	R
主要零件	閥體	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
	球體	2Cr13	1Cr18Ni9Ti	1Cr18Ni12MoTi
	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12MoTi
	密封圈	增強聚四氟乙烯對位聚苯
	填料	聚四氟乙烯柔性石墨
適用工況	適用介質	蒸汽、水、油品	硝酸類	醋酸類
	適用溫度	-28℃ - 300℃
執行器	型號	DA/SR系列、GTD/GTE系列、QGSY系列等
	氣源壓力	0.4-0.7MPa

試驗壓力 (Mpa)	公稱壓力(Mpa)					壓力*(class)			JIS(Mpa)
試驗壓力 (Mpa)	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
強度試驗	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封試驗	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
氣密試驗	0.5～0.7

公稱通徑 DN(mm)	尺寸															執 行器型號
	1.6MPa					2.5MPa					4.0MPa					執 行器型號
	L	D	D1	b	Z-фD	L	D	D1	b	Z-фD	L	D	D1	b	Z-фD	可選配DA/SR、QGSY、 SY-CH、GTD/GTE AW/AWS、SY-YD、系列執行器以上選配僅供參考具體選區用根據實際要求
15	130	95	65	14	4-14	130	95	65	16	4-14	130	130	65	16	4-14
20	130	105	75	14	4-14	130	105	75	16	4-14	150	150	75	16	4-14
25	140	115	85	14	4-14	140	115	85	16	4-14	160	160	85	16	4-14
32	165	135	100	16	4-18	165	135	100	18	4-18	180	180	100	18	4-18
40	165	145	110	16	4-18	165	145	110	18	4-18	200	200	110	18	4-18
50	203	160	125	16	4-18	203	160	125	20	4-18	230	230	125	20	4-18
65	222	180	145	18	4-18	222	180	145	22	8-18	290	290	145	22	8-18
80	241	195	160	20	8-18	241	195	160	22	8-18	310	310	160	22	8-18
100	305	215	180	20	8-18	305	230	190	24	8-23	350	350	190	24	8-23
125	356	245	210	22	8-18	356	270	220	28	8-25	400	270	220	28	8-25
150	394	280	240	24	8-23	394	300	250	30	8-25	480	300	250	30	8-25
200	457	335	295	28	12-23	457	360	310	34	12-25	600	375	320	38	12-30

Q41F鑄鋼法蘭球閥	Q41F不銹鋼球閥	Q641F氣動不銹鋼球閥
Q647F氣動固定球閥	Q941F電動不銹鋼球閥	Q944F電動三通球閥
Q946H電動四通球閥	Q947F電動固定球閥	Q644F氣動三通球閥
Q341F渦輪法蘭球閥	Q44F法蘭三通球閥	BQ41F保溫球閥
Q61N對焊高壓球閥	Q347F渦輪固定球閥	Q41M耐磨耐高壓球閥
PPL高溫高壓球閥	鍛鋼高壓球閥	FDQ41F防盜球閥
QG41F廣式法蘭球閥	Q41F46襯氟球閥	Q41N高壓法蘭球閥
Q61F對焊三片式球閥	Q11F兩片式球閥	Q11F一片式球閥
絲扣高溫球閥	螺紋三通球閥

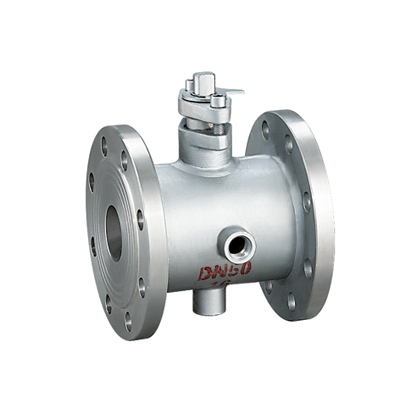

上一篇：BQ41F保溫夾套球閥下一篇：沒有數據了
